Un 1.5 dCi qui démarre difficilement, cale ou manque soudainement de puissance peut présenter un problème lié à la pression de carburant. Le capteur installé sur la rampe Common Rail fait alors partie des composants à contrôler.
Attention au raccourci : un défaut de pression ne signifie pas forcément que le capteur est HS. Le capteur peut transmettre une information correcte et révéler un problème situé ailleurs, par exemple dans l’alimentation en carburant ou la régulation de pression. Son circuit électrique peut lui aussi être en cause.
Sur les moteurs 1.5 dCi K9K, très largement utilisés par Renault mais également présents chez Dacia, Nissan et Suzuki selon les versions, la méthode la plus fiable reste donc de diagnostiquer avant de commander.
L’essentiel à retenir
| Question | Réponse |
|---|---|
| Où se trouve le capteur ? | Sur la rampe commune haute pression |
| À quoi sert-il ? | À mesurer la pression de carburant et transmettre cette valeur au calculateur |
| Quels symptômes sont possibles ? | Difficultés de démarrage, perte de puissance, calages, voyant moteur |
| Le capteur est-il toujours responsable ? | Non, une pression réellement incorrecte ou un problème électrique peut produire des symptômes similaires |
| Peut-on commander uniquement avec « 1.5 dCi » ? | Non, la référence de la pièce d’origine doit être vérifiée |
| Capteur et régulateur de pression sont-ils identiques ? | Non, ce sont deux composants différents |
Comment fonctionne le capteur de pression sur un 1.5 dCi ?

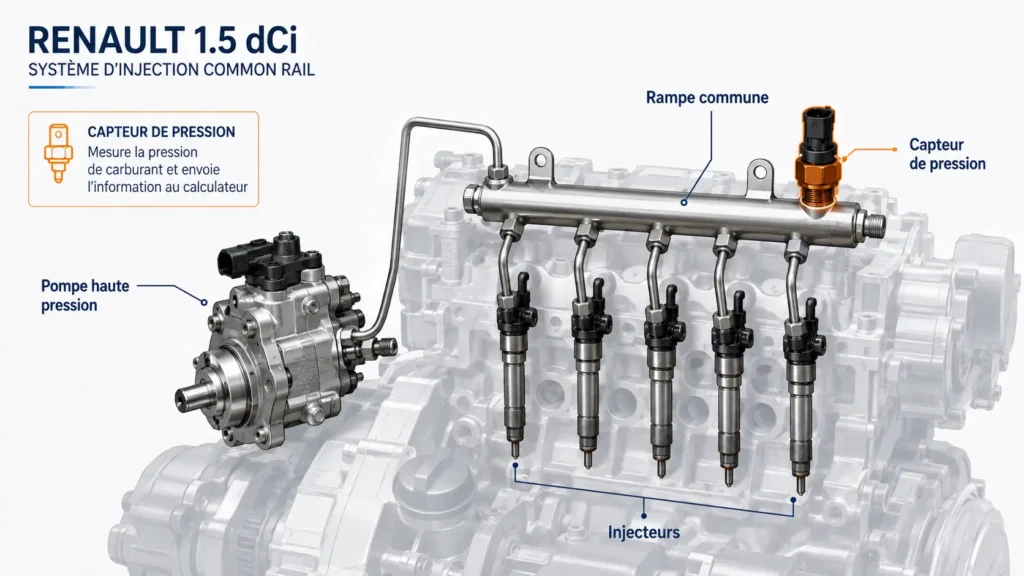

Le moteur 1.5 dCi utilise un système d’injection Common Rail. La pompe haute pression alimente une rampe commune qui distribue ensuite le carburant aux injecteurs.

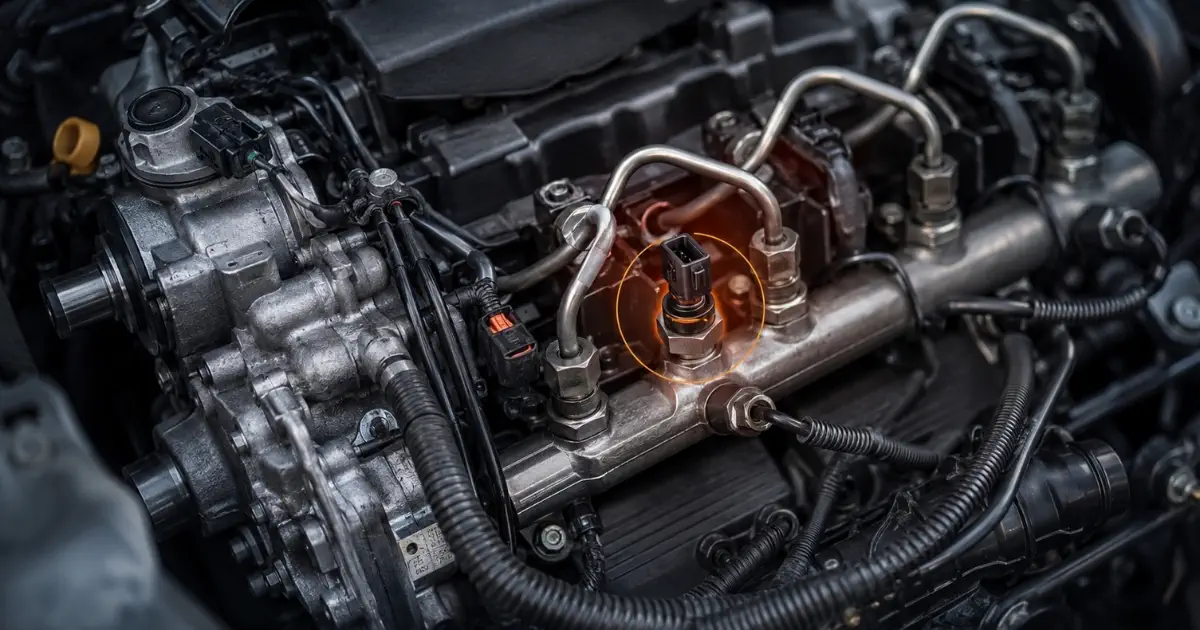

Le capteur de pression est monté sur cette rampe. Il mesure en permanence la pression présente dans le circuit et transmet cette information au calculateur moteur.
Le calculateur peut ainsi comparer la pression mesurée à celle qu’il attend selon les conditions de fonctionnement du moteur. Cette information participe à la gestion de l’injection.
Une mesure incohérente peut donc perturber le fonctionnement du moteur ou déclencher un défaut. Mais il faut distinguer deux situations : une mauvaise mesure de pression et une pression réellement anormale.
Quels symptômes peuvent orienter vers le capteur ?
Une anomalie concernant le circuit de mesure de pression peut se manifester de différentes manières.
Les signes possibles comprennent :
- un démarrage difficile ou impossible ;
- des calages ;
- une perte de puissance ;
- un fonctionnement irrégulier ;
- l’allumage du voyant moteur ;
- un fonctionnement dégradé selon le défaut rencontré.
Cette liste permet d’orienter les recherches, pas de poser un diagnostic.
Une Clio 3 1.5 dCi qui manque de puissance peut par exemple avoir un problème de pression de carburant sans que le capteur soit défectueux. La même prudence s’impose en présence d’un démarrage difficile.
Les codes P0190 à P0194 condamnent-ils le capteur ?
La famille de codes P0190 concerne le circuit du capteur de pression de rampe. Leur présence justifie donc de contrôler cette zone.
| Code OBD générique | Zone concernée |
| P0190 | Circuit du capteur de pression de rampe |
| P0191 | Plage ou performances du signal |
| P0192 | Signal trop faible |
| P0193 | Signal trop élevé |
| P0194 | Signal intermittent |
Le mot important ici est circuit.
Un problème de connecteur, de câblage ou d’alimentation électrique peut perturber le signal sans que l’élément de mesure soit lui-même défectueux. Remplacer immédiatement le capteur après lecture d’un P0190 revient donc à sauter plusieurs étapes du diagnostic.
Il faut également examiner les valeurs de pression disponibles avec l’outil de diagnostic et les confronter au comportement du moteur.
Capteur défectueux ou pression de carburant réellement trop faible ?
La distinction change complètement la réparation.
Cas 1 : le capteur transmet une information erronée
La pression existe dans la rampe, mais le signal reçu par le calculateur ne correspond pas à la réalité. Le capteur ou son circuit électrique peuvent alors être concernés.
Cas 2 : le capteur mesure correctement un problème réel
La valeur anormale provient cette fois du circuit de carburant lui-même.
DP Auto rappelle sur sa fiche consacrée au 1.5 dCi que plusieurs éléments peuvent être impliqués lors d’une perte de puissance et cite notamment le régulateur de la pompe haute pression, le filtre à gazole ou encore d’autres composants de gestion moteur.
Changer le capteur ne corrigera évidemment pas une pression insuffisante provoquée ailleurs.

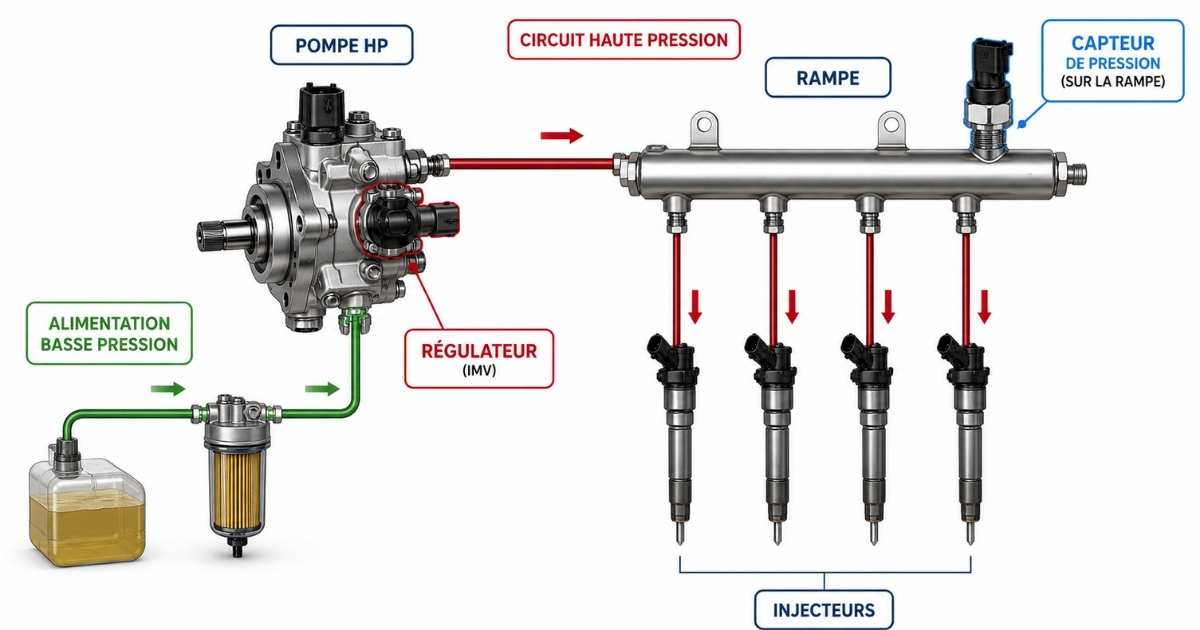

Ne pas confondre capteur de rampe et régulateur de pression
La confusion est facile lorsque l’on recherche une pièce en ligne.
Sur le montage présenté par DP Auto, le capteur de pression est placé sur la rampe commune. Le site précise qu’il ne doit pas être confondu avec l’actuateur IMV ou régulateur situé sur la pompe haute pression.
Les deux pièces interviennent autour de la pression de carburant, mais leurs fonctions sont différentes.
| Pièce | Fonction générale |
| Capteur de pression | Mesurer la pression présente dans la rampe |
| Système de régulation | Participer à la régulation de la pression ou du débit selon le montage |
Cette distinction explique pourquoi une recherche uniquement basée sur « problème pression injection 1.5 dCi » peut conduire vers plusieurs composants.
Comment choisir le bon capteur pour un moteur K9K ?
Le terme « moteur 1.5 dCi » reste trop large pour commander une pièce.
DP Auto, spécialiste français de pièces d’injection, d’alimentation en carburant et de dépollution, propose par exemple un capteur de pression de rampe 1.5 dCi pour moteurs K9K correspondant à plusieurs montages Renault, Dacia, Nissan et Suzuki.
La fiche indique notamment les références suivantes :
| Origine | Références indiquées |
| Delphi | 55PP03-01, 55PP0301, 9307Z507A |
| Delphi | 55PP03-02, 55PP0302, 9307Z511A |
| Rampe / Renault | 8200057345, 8200584032, 8200584034, 166392693R |
Direct Plus Auto précise surtout que sa liste de véhicules est indicative et demande de relever la référence inscrite sur le capteur Delphi d’origine pour confirmer la compatibilité.
C’est plus sûr que de commander uniquement à partir de « Clio 3 1.5 dCi » ou « Mégane 2 1.5 dCi ».
Le bon ordre avant de remplacer le capteur
Une recherche de panne cohérente peut se résumer en quelques étapes :
- relever les défauts enregistrés ;
- observer les valeurs de pression disponibles au diagnostic ;
- vérifier le connecteur et le circuit électrique du capteur ;
- déterminer si la pression anormale est réelle ou seulement mal mesurée ;
- rechercher la cause dans le circuit de carburant si nécessaire ;
- relever la référence d’origine avant toute commande.
Le circuit Common Rail travaille à très haute pression. Une intervention mécanique sur la rampe ne doit donc pas être improvisée.
Le capteur de pression reste une piste logique face à certains défauts du 1.5 dCi, mais le remplacer sans avoir distingué problème de mesure et problème réel de pression revient à diagnostiquer à l’aveugle. Quelques contrôles supplémentaires peuvent éviter une pièce changée pour rien et orienter beaucoup plus vite vers la véritable origine de la panne.
